길이산정

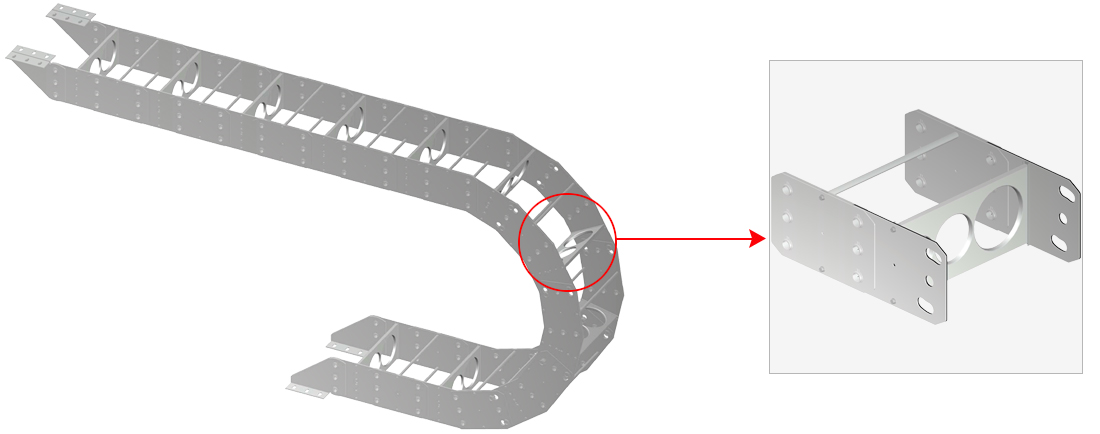

- Type : SKH 320
- P : Pitch(320mm)
- Ls : Stroke
- KR : Bending radius
- UB : Loop projection
- LB : Loop length
- Ha : Safe space
-
곡률반경 곡률반경 KR 470 670 870 1075 1275 1480 제품높이 H 1240 1640 2040 2450 2850 3260 설치높이 Ha 1300 1700 2100 2500 2900 3300 곡선R부 LB 2757 3385 4013 4657 5286 5930
-
곡률반경 체인 폭 BK 400 500 600 700 800 900 1000 1100 1200 Hole BST 358 458 558 658 758 858 958 1058 1158
체인브라켓
체인처짐도표/가이드잔넬
