길이산정

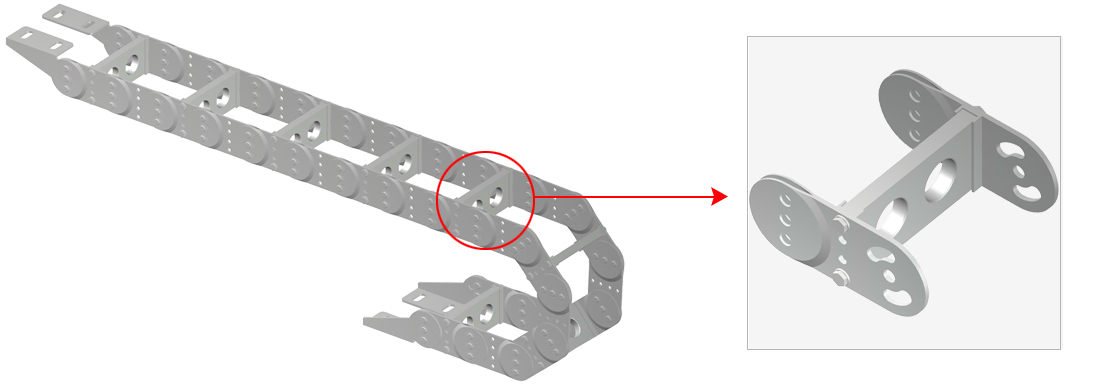

- Type : SKH 070
- P : Pitch(70mm)
- Ls : Stroke
- KR : Bending radius
- UB : Loop projection
- LB : Loop length
- Ha : Safe space
-
곡률반경 곡률반경 KR 75 90 125 145 200 제품높이 H 200 230 300 340 450 설치높이 Ha 210 240 310 350 460 곡선R부 LB 515 560 670 735 910
-
곡률반경 체인 폭 BK 100 125 150 175 200 250 300 350 Hole BST 81 106 131 156 181 231 281 331
체인브라켓
체인처짐도표/가이드잔넬
